Поверка и калибровка штангенциркулей

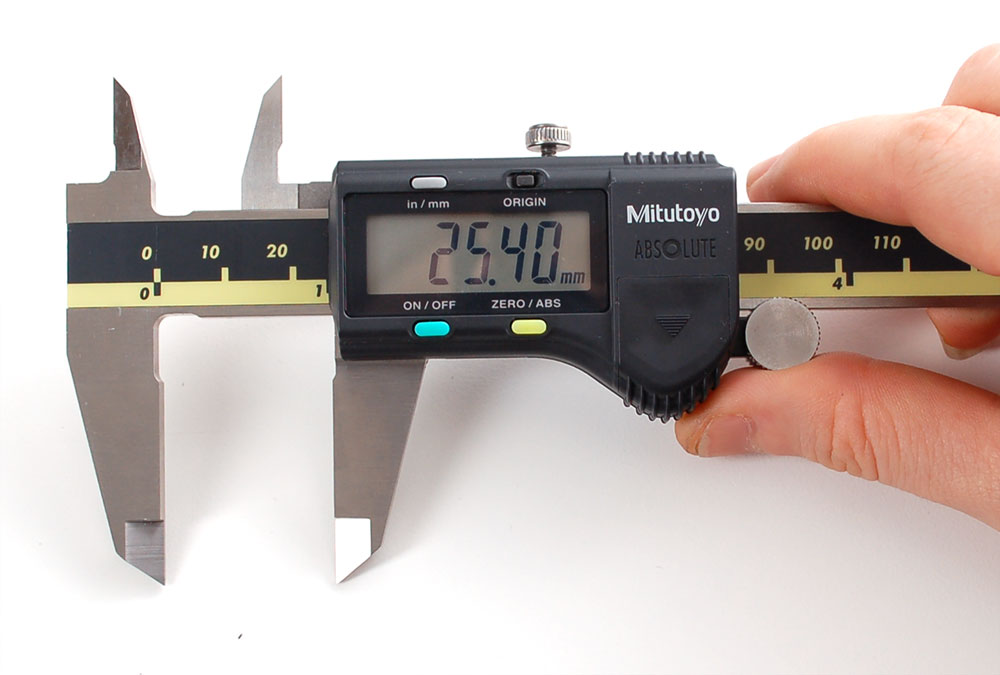

Штангенциркуль – это один из самых распространённых инструментов для измерения длины, глубины и ширины объектов. Однако для обеспечения точности и надёжности измерений необходимо регулярно проводить поверку или калибровку этого инструмента. В данной статье мы рассмотрим различия между поверкой и калибровкой штангенциркуля, а также процедуры, связанные с каждым из этих процессов.
Отличие поверки от калибровки
Поверка штангенциркуля — это процесс проверки его точности и характеристик на соответствие установленным метрологическим требованиям. Поверка проходит строго в соответствии с методикой поверки штангенциркуля. Эта процедура обязательна для всех средств измерений, использующихся в сфере государственного регулирования.
Калибровка же представляет собой совокупность операций, выполняемых с целью определения действительных значений метрологических характеристик штангенциркуля. Она применяется для средств измерений, не предназначенных для использования в сфере государственного регулирования.
Операции, выполняемые во время поверки штангенциркуля
Во время поверки штангенциркуля выполняются следующие операции:
- Визуальный осмотр инструмента на предмет видимых повреждений или загрязнений, которые могут повлиять на точность измерений.
- Опробование, в соответствии с эксплуатационной документацией. Проверяется:
- Плавность перемещения рамки вместе с микрометрической подачей по штанге штангенциркуля.
- Возможность продольного регулирования нониуса штангенциркуля
- Возможность зажима рамки в любом положении в пределах диапазона измерения.
- Отсутствие перекоса края нониуса к штрихам шкалы штанги, препятствующий отсчету показаний.
- Определение метрологических характеристик.
К определение метрологических характеристик можно отнести:
- Определение отклонения от параллельности плоских измерительных поверхностей губок;
- Определение погрешности штангенциркуля;
- Определение размера сдвинутых до соприкосновения губок и отклонения от параллельности образующих измерительных поверхностей губок для внутренних измерений;
- Определение отклонения от параллельности измерительных поверхностей губок для внутренних измерений штангенциркуля.
- Определение отклонения от плоскостности и прямолинейности измерительных поверхностей;
Все операции, выполняемые при поверкештангенциркуля более подробно приведены в ГОСТ 8.113-85. Стоит учесть, что обязательность некоторых операций зависит от этапа его эксплуатации (выпуск из производства, выпуск после ремонта, эксплуатация и хранение). Так, к примеру, при выпуске из производства, к операциям поверки добавляется определение шероховатости измерительных поверхностей.
Ниже приведены основные средства измерений, которые используются при поверке штангенциркуля:
- Лекальная линейка типа ЛД;
- Плоскопараллельные концевые меры длины;
- Микрометр типа МК;
Опять же в случае, если у нас поверка происходит после выпуска из производства и, соответственно, есть необходимость в проведении дополнительных операций (например, определение шероховатости измерительных поверхностей), то к этому списку может добавиться профилограф или образцы шероховатости.
Все требования к точности данных средств измерений приведены в ГОСТ 8.113-85.
В дальнейшем, по заявлению владельца или лица, представившего его на поверку, для вашего штангенциркуля наносится знак поверки, и выдается свидетельство о поверке. Поверку необходимо проводить снова, после истечения межповерочного интервала.
Операции, выполняемые во время калибровки штангенциркуля
Калибровка штангенциркуля, в отличие от поверки, может осуществляться не строго по методике поверки. Выможете ориентироваться на внутренние документы организации, проводящей калибровку, на различные международные или межгосударственные стандарты, в которых есть описание необходимых процедур и непосредственно на методики поверки.
Процесс калибровки штангенциркуля может включать в себя следующие пункты:
- Все шаги поверки, включая визуальный осмотр;
- Определение действительных значений метрологических характеристик штангенциркуля
(или определение только тех характеристик, которые интересуют заказчика);
После завершения процесса калибровки выдаетсясертификат и протокол калибровки, который содержит результаты всех проведенных измерений.
Стоит также отметить, что при калибровке,межкалибровочный интервал не регламентируется. Но в методике калибровки могут содержаться метрологически обоснованные рекомендации по определению срока последующей калибровки.
Кто имеет право проводить поверку, а кто имеет право проводить калибровку штангенциркуля?
Поверку штангенциркуля имеют право проводить специалисты, работающие в аккредитованных метрологических организациях, которые имеют соответствующие лицензии и сертификаты.
В отличие от поверки, калибровка является добровольной процедурой и может выполняться любой метрологической службой.
Что выбрать: поверку штангенциркуля или калибровку?
Если штангенциркуль используется в сферах, где действуют нормы государственного регулирования или для критически важных измерений, результат которых может повлиять на качество и безопасность продукции, то здесь, очевидно, необходима поверка. Это является обязательным требованием. С перечнем этих сфер можно ознакомиться в ФЗ от 26.06.2008 №102 «Об обеспечении единства измерений».
Если цель заключается в том, чтобы узнать действительные значения метрологических характеристик штангенциркуля, то калибровка позволяет получить необходимые данные о его работе и погрешности. К примеру, калибровку можно проводить для обеспечения внутреннего контроля качества в организации, когда результаты измерений не подлежат официальному государственному учету. Если в вашей организации нет жестких требований к поверке, калибровка может быть более подходящей процедурой для поддержания точности измерений.
